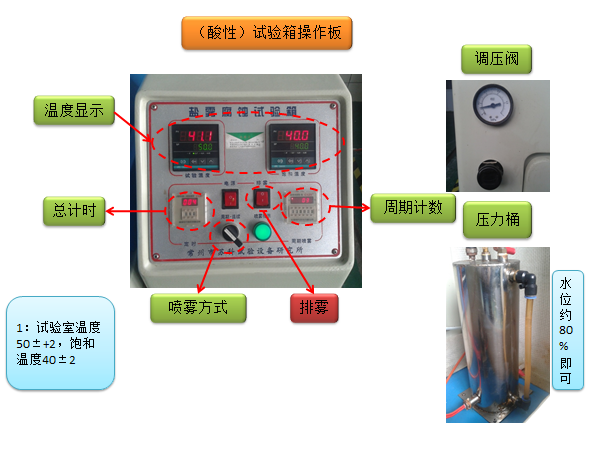

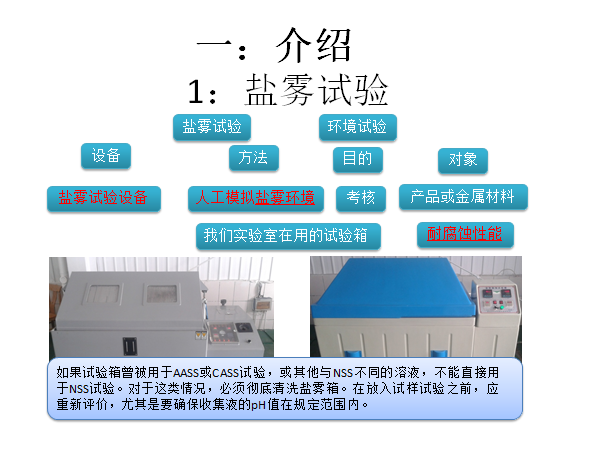

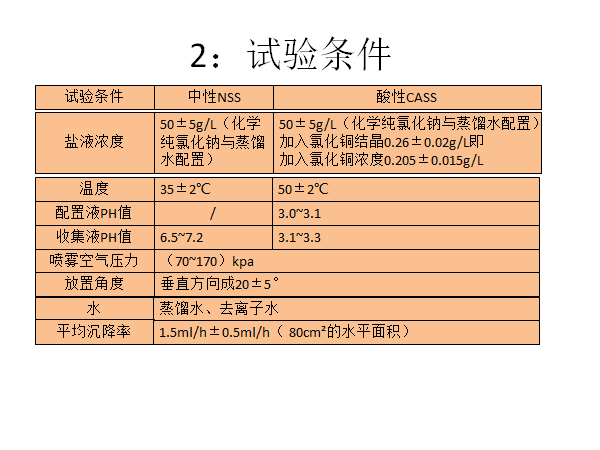

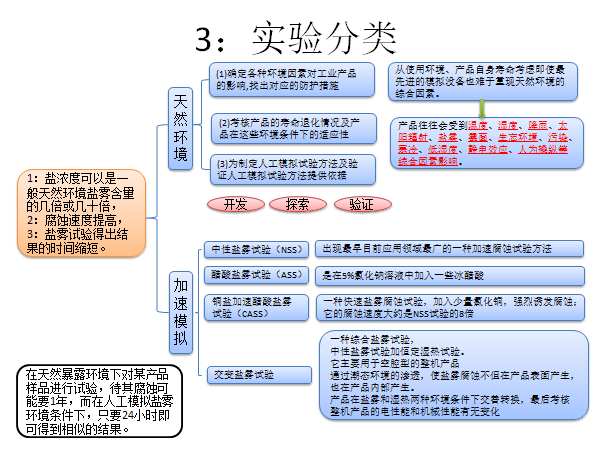

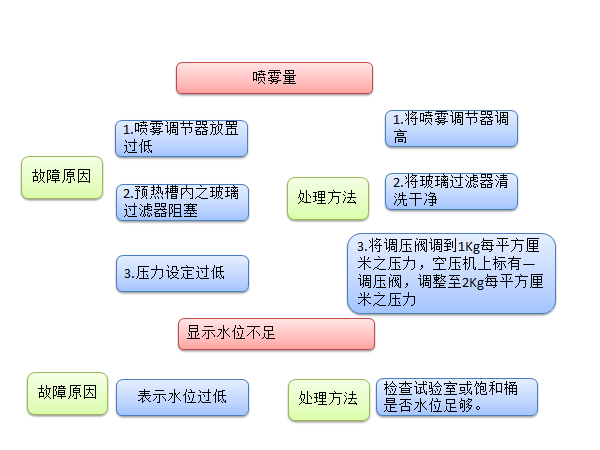

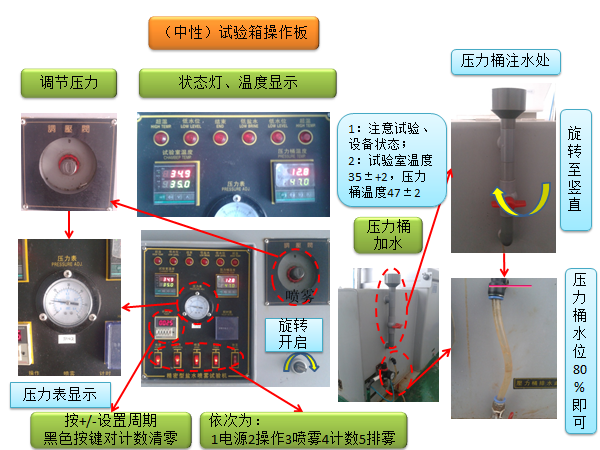

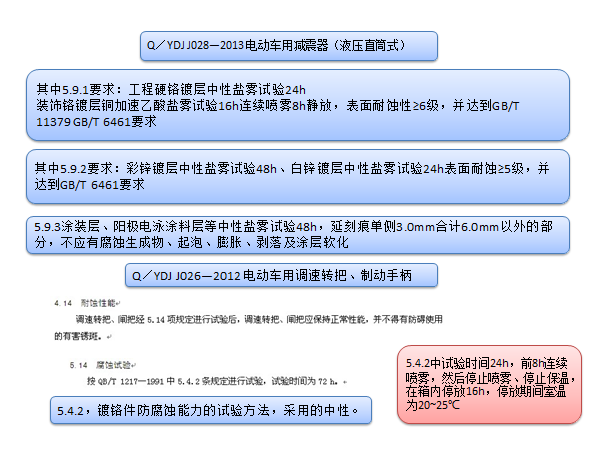

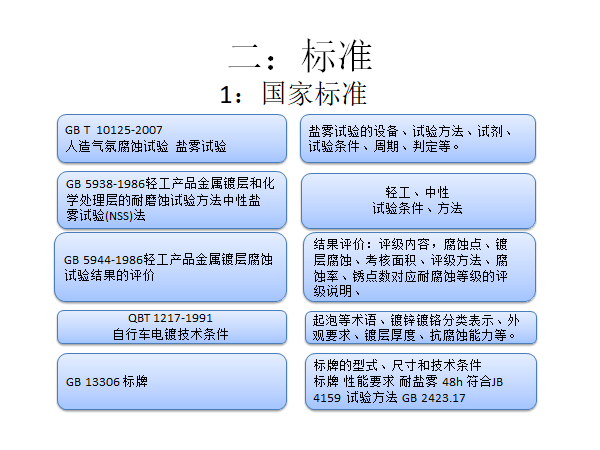

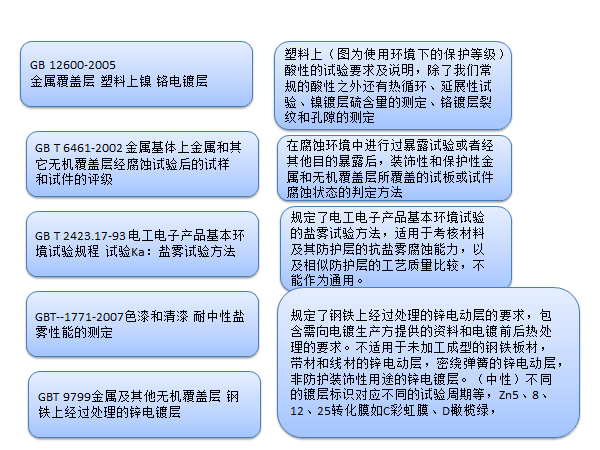

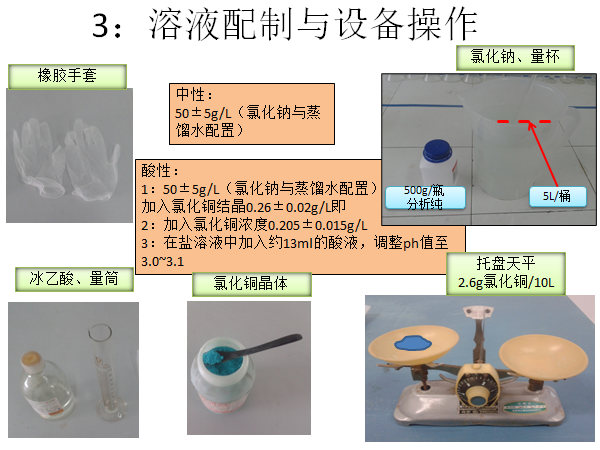

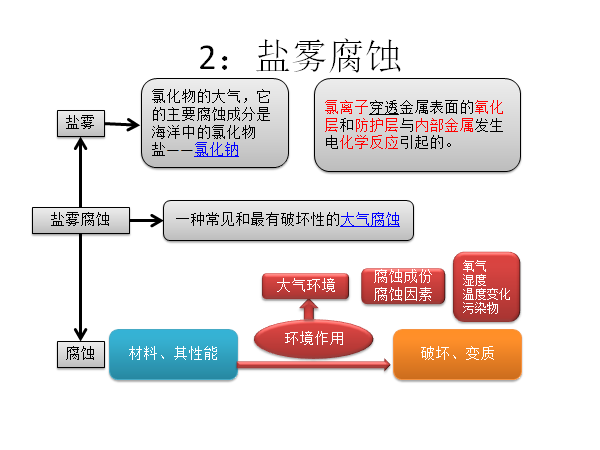

盐雾试验（详细步骤）

盐雾试验（详细步骤）PPT

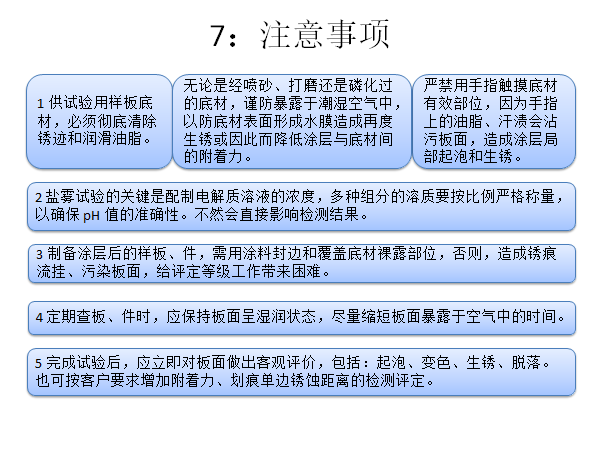

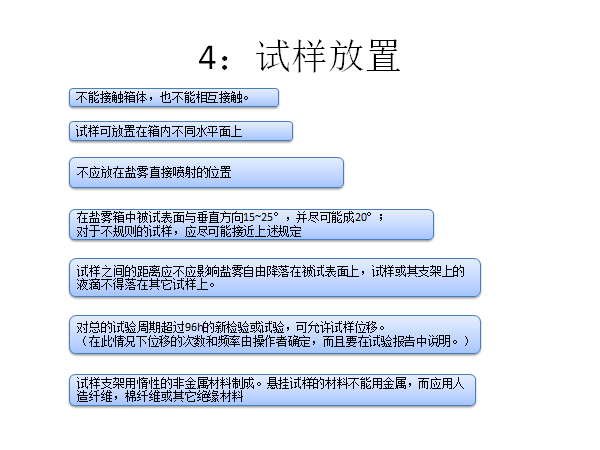

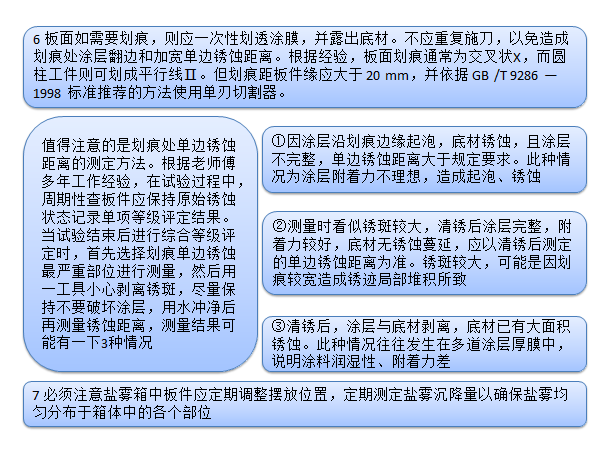

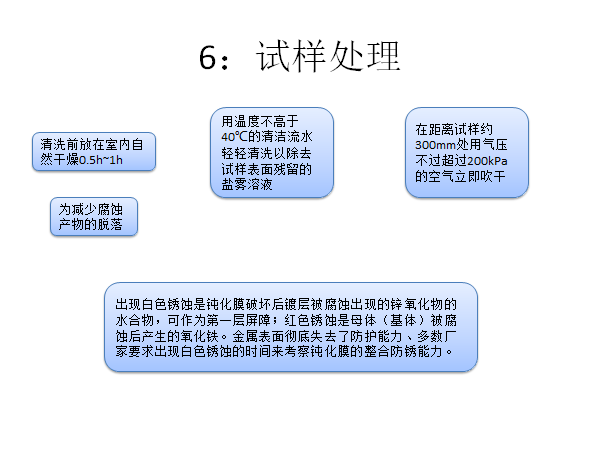

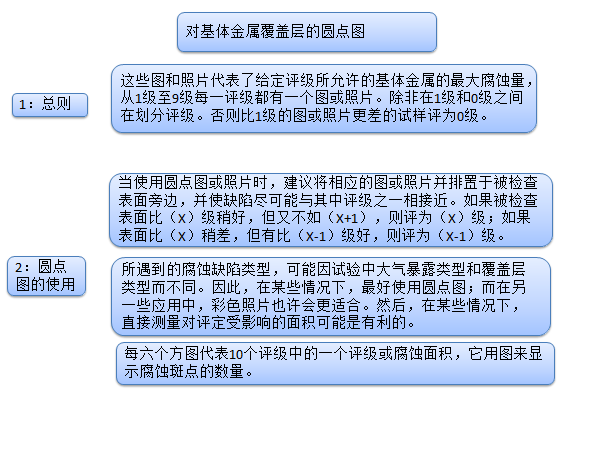

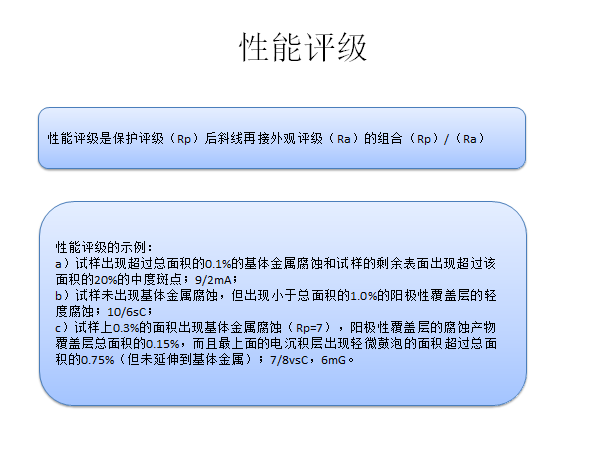

7：试验结果的评价

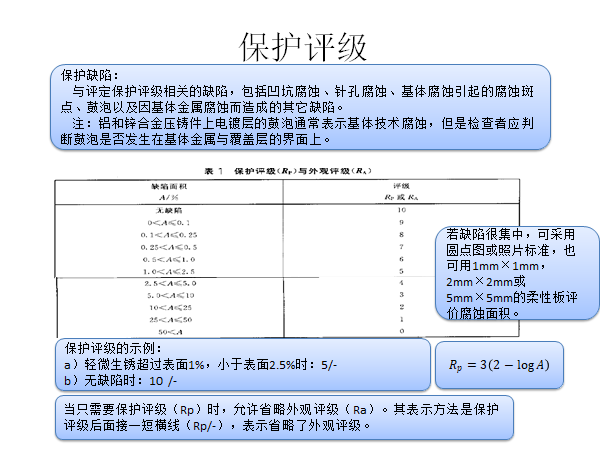

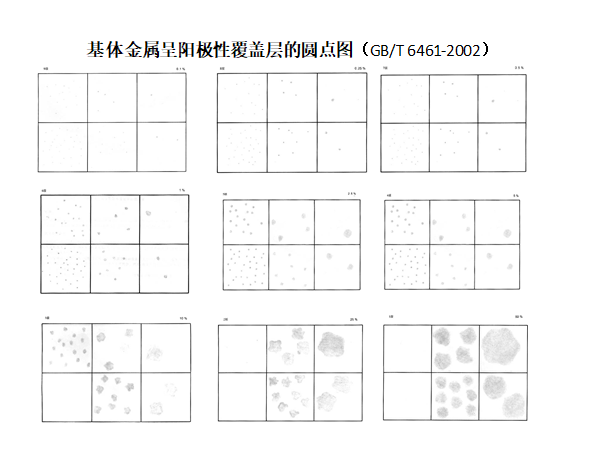

试验结果的评价

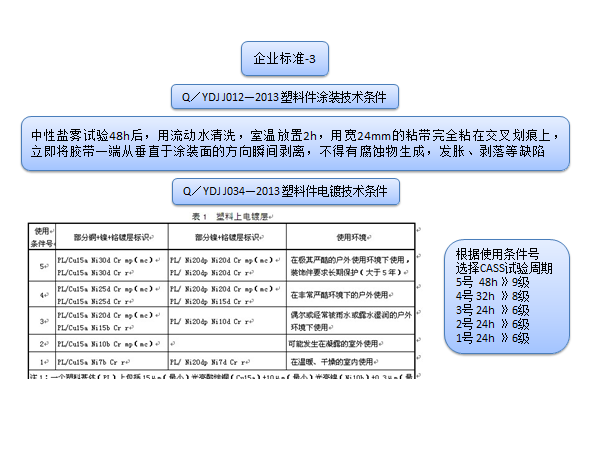

试验结构的评价标准，通常应被试材料或产品标准提出。

一般试验仅需考虑以下几方面：

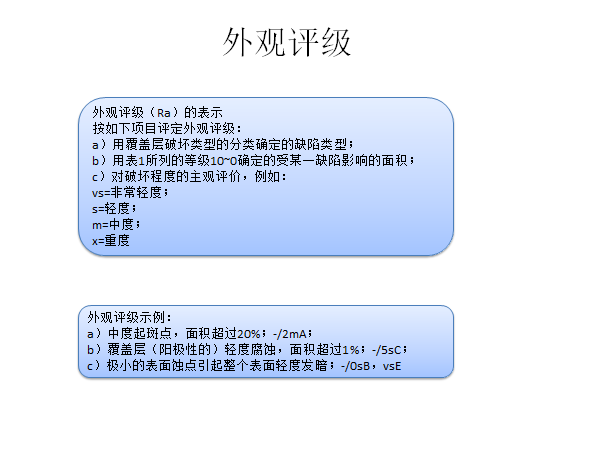

a）试验后的外观；

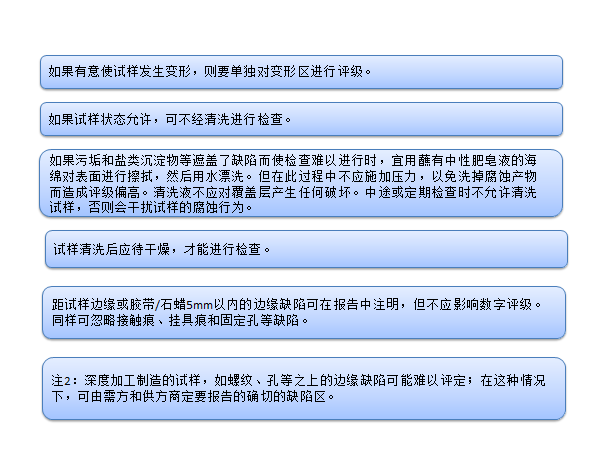

b）出去表面腐蚀产物后外观；

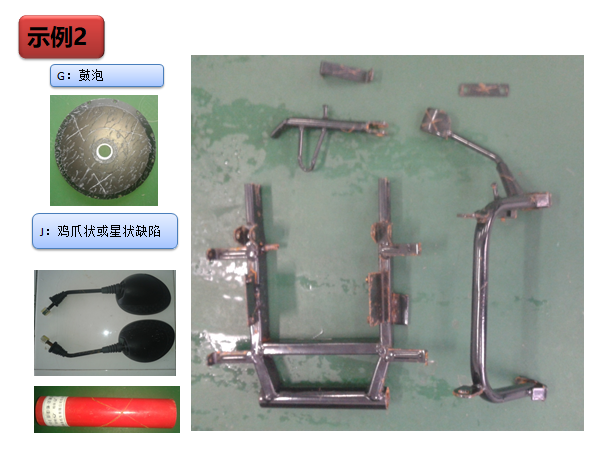

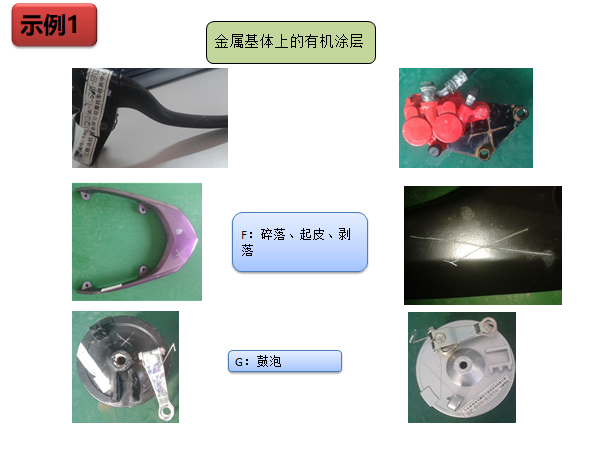

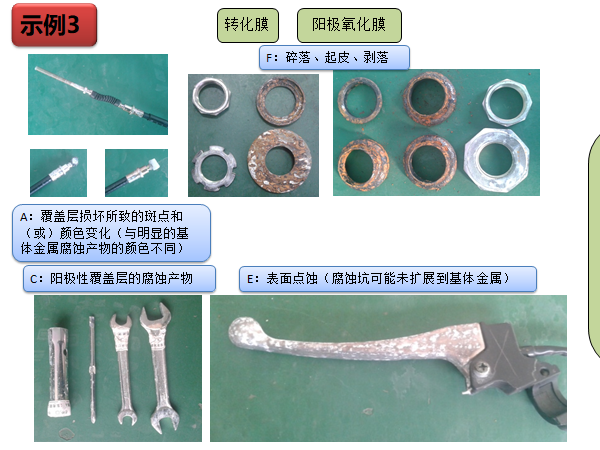

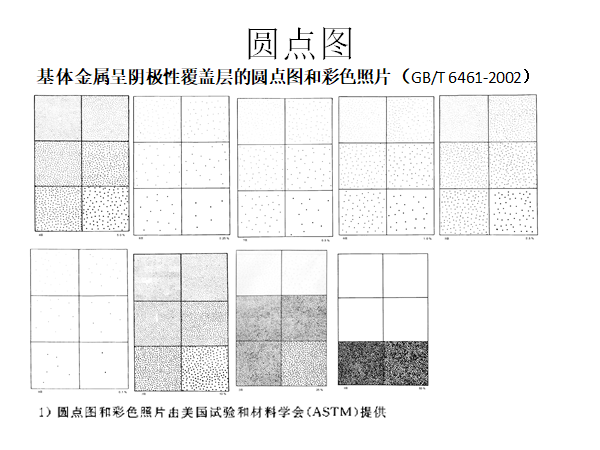

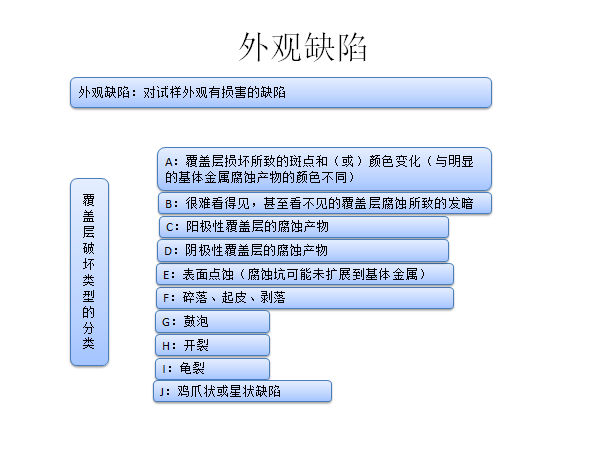

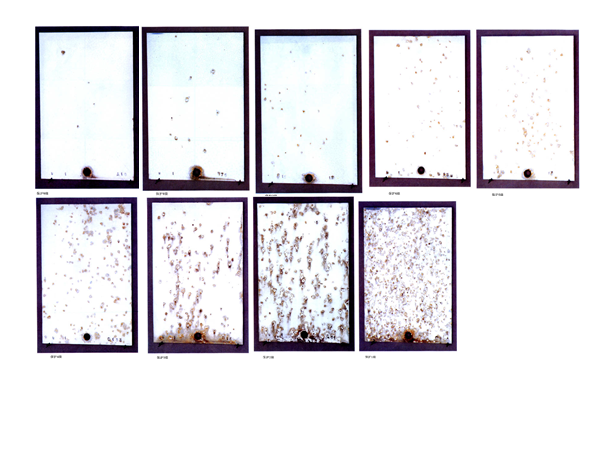

c）腐蚀缺陷的数量及分布（即：点蚀、裂纹、起泡、锈蚀或有机涂层划痕处锈蚀的蔓延程度等）

d）开始出现腐蚀的时间；

e）质量变化；

f）显微形貌变化；

g）力学性能变化；

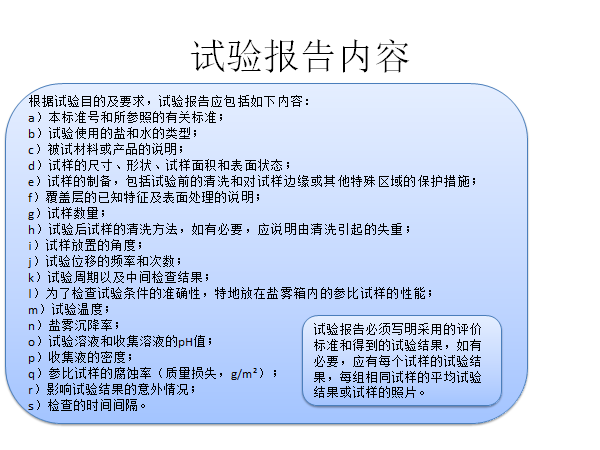

注：被试涂层或产品的恰当评价是在良好的工程实践中确定的。

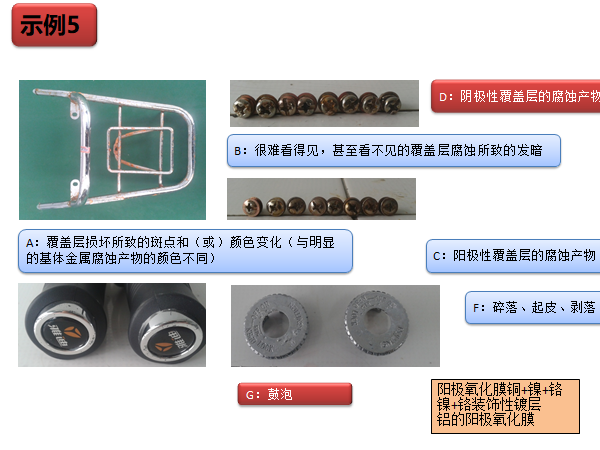

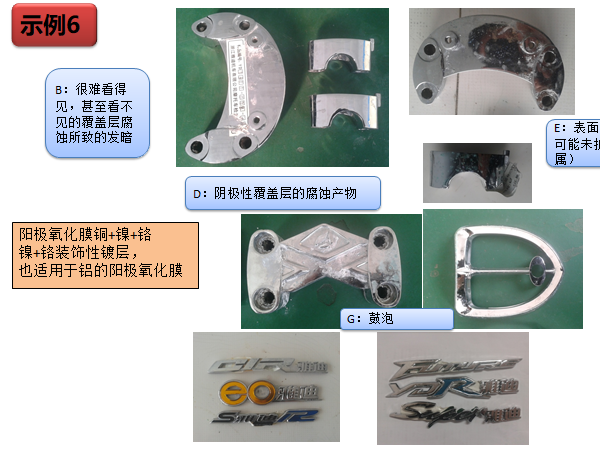

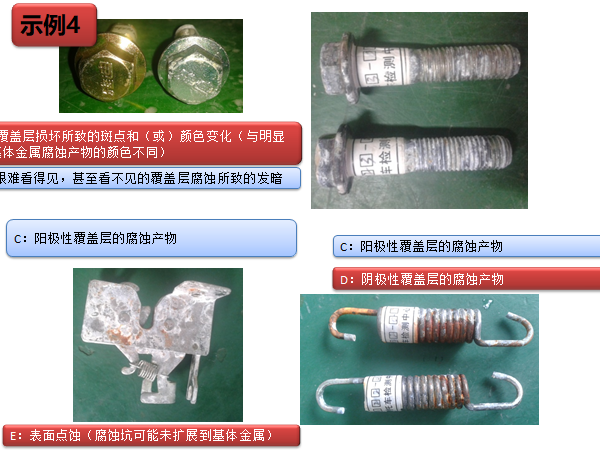

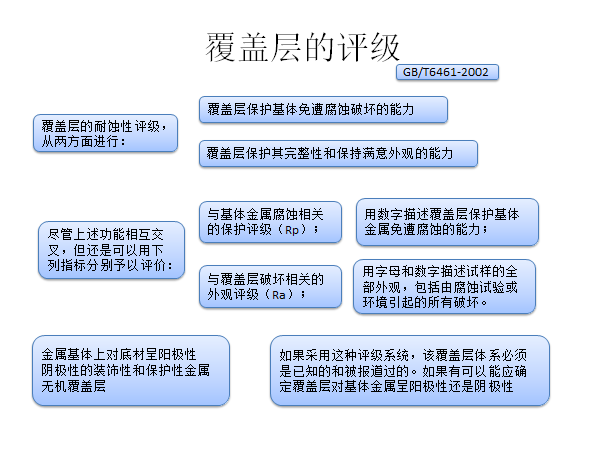

        当镀层金属比底材金属活泼时，金属覆盖层对底材呈阳极性，如铁件镀锌；
         当镀层金属比底材金属不活泼时，金属覆盖层对底材呈阴极性，如铁件镀镍。

阳极如果是活泼电极，则电极首先失去电子，即铝失去电子，而阴极则是H+放电。所以最后为Al（OH）3，之后脱水，生成氧化铝。
Cu做阳极，Cu失去电子，Cu2+增多。因为Cu2+是有颜色的。所以会成蓝绿色

        使金属与特定的腐蚀液相接触,在一定条件下发生化学反应或电化学反应，在金属表面形成一层附着力良好的、难溶的生成物膜层。这些膜层通称化学转化膜。
         化学转化膜技术就是通过化学或电化学手段，使金属表面形成稳定的化合物膜层的技术。也可以理解为使金属发生有效的钝化。
         化学转化膜的主要功能包括：

1）保护基体金属不受水和其它腐蚀介质的影响；

2）提高有机涂膜的附着性和耐老化性；

3）赋予表面其它性能。
         由于化学转化膜是基体金属直接参与成膜反应而生成，因而与基体的结合力比普通电镀层和化学镀层大的多。
         几乎所有的金属都可以在选定的介质中，通过转化处理得到不同应用目的的化学转化膜。但目前工业上应用较多的金属是钢铁、铝、锌、铜、镁及其合金。
mM + nA^z-——> MmAn + nZe其中：M ——表面金属，A^z- ——介质中价态为z的阴离子

        当镀层金属比底材金属活泼时，金属覆盖层对底材呈阳极性，如铁件镀锌；
         当镀层金属比底材金属不活泼时，金属覆盖层对底材呈阴极性，如铁件镀镍。
